Made in Germany


Fräsbohrplotter

CCD Premium

Das Nonplusultra im modernen Leiterplattenlabor ist die BUNGARD CCD PREMIUM CNC Anlage.
Sie verbindet alle Maschinen-Highlights, die am Weltmarkt erhältlich sind zu einem Labor-CNC-Zentrum für allerhöchste Ansprüche.

Format Maschine: ca 80x95x60 cm



Nutzfläche: 400x500mm (Z-max: 64mm)



Verfahrgeschwindigkeit: max 7 - 10 m / Minute



Softwareauflösung: 0,1µm

Merkmale

  • Hohe Verfahrgeschwindigkeit von über 10 m / Minute maximal möglich je nach Schrittauflösung, Standardeinstellung 7m/min
  • Extrem hohe Schrittauflösung von 0,79 µm als Standard voreingestellt.
  • 32 Bit Chiptechnologie für schnelle Kommunikation unter Windows 8 (oder höher) Anwendungen
  • Direkter USB Port für leichte Installation
  • Präzisionsaluminiumtisch, beidseitig überfräst, für annähernd null Höhentoleranz
  • Geringe Wartungskosten durch sehr benutzerfreundlichen, langlebigen und pflegeleichten Linearriemenantrieb in X- und Y-Richtung

Serien-Fatures

  • Zwei synchron arbeitende Schrittmotoren entlang der X-Achse für maximal mögliche Verwindungssteifigkeit.
  • 100.000 1/min Spindel für kleinste Fräsdurchmesser
  • 300 Watt Spindel
  • Schrittmotordrehmoment über Software einstellbar
  • 30 Werkzeugtöpfe für automatischen Werkzeugwechsel.
  • Werkzeuglängeneinmessung und Bruchkontrolle integriert
  • Frästiefenabtastung und Niederhaltersystem
  • Kamera für Passmarkenerkennung
  • Staubabsaugung mit Einschaltautomatik via Software
  • Rollrack mit transparenten Türen und Sicherheitstürschalter
  • Laser für LDI Anwendungen

Techn. Daten

Betriebsspannung: 90-250 V AC /47-63 Hz oder 124-370V DC
ohne Zubehör und Staubsauger

Druckluftanschluss: 6 bar, ca 40 Liter/Minute

Format Maschine: ca 80x95x60 cm

Nutzfläche: 400x500mm (Z-max: 64mm)

Gewicht Maschine: ca 80 kg

Format Rack: ca 90x110x160 cm

Gewicht  Rack: ca 100 kg

Merkmale
  • Extrem hohe Verfahrgeschwindigkeit von über 22 m / Minute
  • Extrem hohe Schrittauflösung von etwas über 1 µm.
  • 32 Bit Chiptechnologie für schnelle Kommunikation unter Windows 8 (oder höher) Anwendungen
  • Direkter USB Port für leichte Installation
  • Präzisionsaluminiumtisch, beidseitig überfräst, für annähernd null Höhentoleranz
  • Geringe Wartungskosten durch sehr benutzerfreundlichen, langlebigen und pflegeleichten Linearriemenantrieb in X- und Y-Richtung
Serien Features
  • Zwei synchron arbeitende Schrittmotoren entlang der X-Achse für maximal mögliche Verwindungssteifigkeit.
  • 100.000 1/min Spindel für kleinste Fräsdurchmesser
  • 300 Watt Spindel
  • Schrittmotordrehmoment über Software einstellbar
  • 30 Werkzeugtöpfe für automatischen Werkzeugwechsel.
  • Werkzeuglängeneinmessung und Bruchkontrolle integriert
  • Frästiefenabtastung und Niederhaltersystem
  • Kamera für Passmarkenerkennung
  • Staubabsaugung mit Einschaltautomatik via Software
  • Rollrack mit transparenten Türen und Sicherheitstürschalter
  • Laser für LDI Anwendungen
Technische Daten

Betriebsspannung: 90-250 V AC /47-63 Hz oder 124-370V DC
ohne Zubehör und Staubsauger

Druckluftanschluss: 6 bar, ca 40 Liter/Minute

Format Maschine: ca 80x95x60 cm

Nutzfläche: 400x500mm (Z-max: 64mm)

Gewicht Maschine: ca 80 kg

Format Rack: ca 90x110x160 cm

Gewicht  Rack: ca 100 kg

CCD Premium

Die Maschine

Labor-CNC für allerhöchste Ansprüche

CCD Premium

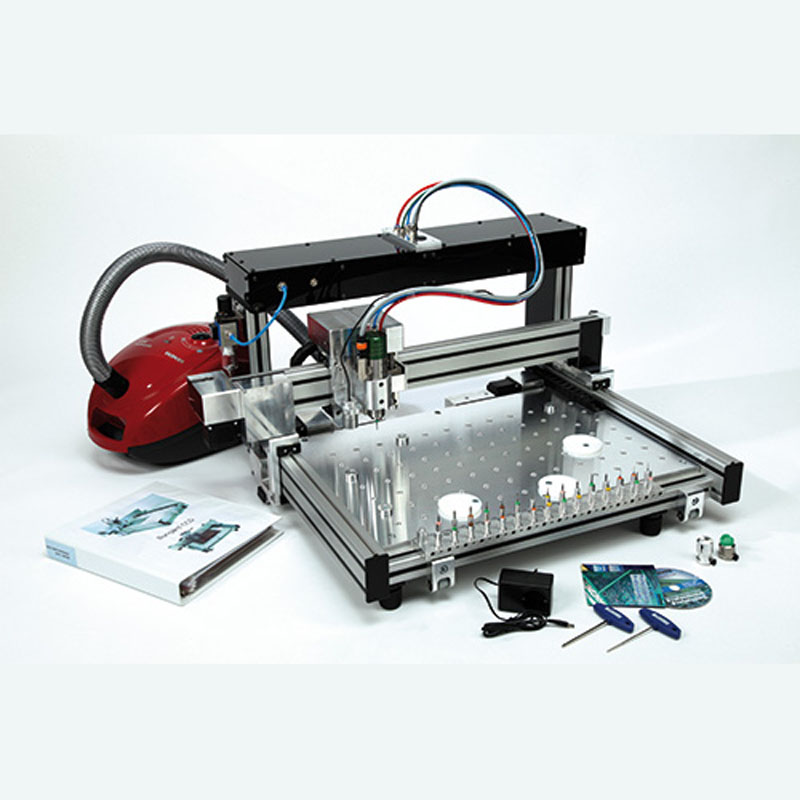

Voller Zubehör

Alles für eine komplette CNC-Anlage

Mehr

ROUTEPRO 3000

inkl. Modulen:

  • Plus 3000
  • LaserPro 3000
  • DispPro 3000
  • Document 3000
  • Calibrate 3000
  • Inspect 3000

Softwareausstattung

Softwareauflösung: 0,01µm
LOG-Files erleichtern Online-Support.

Lieferbares Zubehör

  • Dispenser
  • Flüsterkompressor
  • Vakuumtisch

Fräsbohrplotter

Computer nicht im Lieferumfang enthalten

Technische Änderungen vorbehalten
