Made in Germany

Abwasserreinigungsanlage Bungard IONEX A zur Reinigung der Abwässer im Leiterplattenlabor. Wasserfilter, Ionentauschersäulen, Abwasseraufbereitung, Leiterplattenfertigung.

Abwasserreinigunsanlage

IONEX A (KA) / B (KB)

Die Ionex ist eine moderne und kompakte Anlage zur Reinigung der Abwässer im Leiterplattenlabor. Die Anlagen existieren in 4 Varianten mit verschiedenem Durchsatz und Aufnahmekapazitäten.

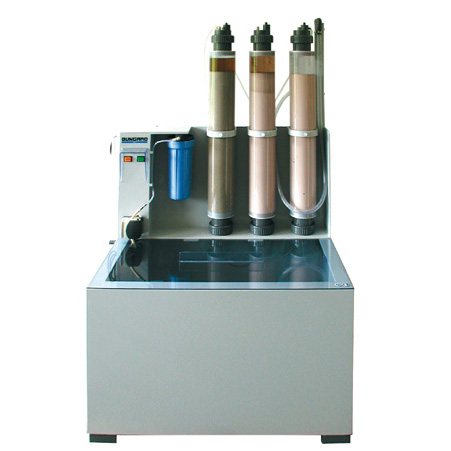

Die Typen A und B sind ausgestattet mit einem Vorfilter, zwei Ionentauschersäulen und einer Aufhärterstufe. Die Typen KA und KB besitzen drei Ionentauschersäulen.

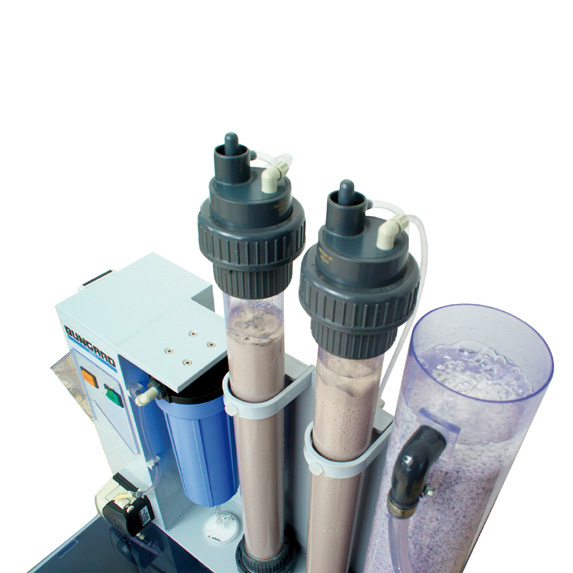

Die Kationensäulen färben sich bei Eisenbeladung rot und bei Kupferbeladung grün/blau. Die Ladung der Anionsäulen lässt sich über den Leit- oder ph-Wert ermitteln. Beladene Säulen können zur Regeneration an Bungard eingeschickt werden, oder wir leiten Sie an, die Regeneration selbst durchzuführen.

Format Maschine: ca 900 x 600 x 1500 mm (B/KB)



Füllmenge: max. 220 l (B/KB)



Förderleistung Pumpe: ca. 20 l/h (B/KB)



Tauscherharz je Säule: 2,5 l (B/KB)

Merkmale

  • zur Nachbehandlung von Ätz-und Galvanospülwässern
  • entfernt Schwermetalle und Feststoffe
  • geschlossener Wasserkreislauf möglich (Kreislauf= KA/KB)
  • senkt den chemischen Sauerstoffbedarf
  • integrierter Sammeltank für 110/220 Liter Abwasser
  • Leistungsstarke Schlauchpumpe
  • integrierter Schwebstoffilter (10 µm) (mit Aktivekohle bei Typ K)
  • deutlich sichtbarer Farbumschlag bei beladenen Kationentauschersäulen
  • Überlauf- und Trockengehschutz durch Niveauschalter

IONEX A (KA)

Abmessungen (LxBxH): 700 x 430 x 1300 mm

Gewicht: ca. 30 kg

Füllmenge: max. 110 l

Tauscherharz je Säule: 1,2 l

Förderleistung Pumpe: ca. 10 l/h

Elektrischer Anschluss: 230 V~, 50 Hz, 50 W

IONEX B (KB)

Abmessungen (LxBxH): 900 x 600 x 1500 mm

Gewicht: ca. 60 kg

Füllmenge: max. 220 l

Tauscherharz je Säule: 2,5 l

Förderleistung Pumpe: ca. 20 l/h

Elektrischer Anschluss: 230 V~, 50 Hz, 100 W

Merkmale
  • zur Nachbehandlung von Ätz-und Galvanospülwässern
  • entfernt Schwermetalle und Feststoffe
  • geschlossener Wasserkreislauf möglich (Kreislauf= KA/KB)
  • senkt den chemischen Sauerstoffbedarf
  • integrierter Sammeltank für 110/220 Liter Abwasser
  • Leistungsstarke Schlauchpumpe
  • integrierter Schwebstoffilter (10 µm) (mit Aktivekohle bei Typ K)
  • deutlich sichtbarer Farbumschlag bei beladenen Kationentauschersäulen
  • Überlauf- und Trockengehschutz durch Niveauschalter
IONEX A (KA)

Abmessungen (LxBxH): 700 x 430 x 1300 mm

Gewicht: ca. 30 kg

Füllmenge: max. 110 l

Tauscherharz je Säule: 1,2 l

Förderleistung Pumpe: ca. 10 l/h

Elektrischer Anschluss: 230 V~, 50 Hz, 50 W

IONEX B (KB)

Abmessungen (LxBxH): 900 x 600 x 1500 mm

Gewicht: ca. 60 kg

Füllmenge: max. 220 l

Tauscherharz je Säule: 2,5 l

Förderleistung Pumpe: ca. 20 l/h

Elektrischer Anschluss: 230 V~, 50 Hz, 100 W

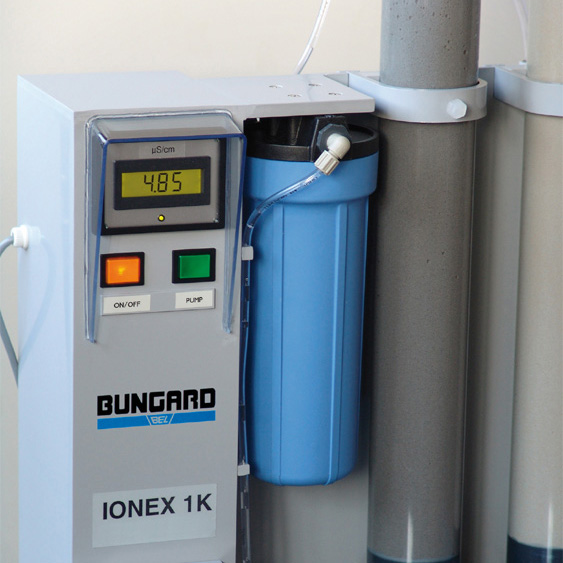

Optional kann die Ionex mit einem Leitwert-Messgerät (Ionex KA/KB) oder einem ph-Wert-Messgerät (Ionex A/B) ausgestattet werden. So haben Sie die Qualität der Abwasserreinigung immer im Blick.

Detail Abwasserreinigungsanlage Bungard IONEX A zur Reinigung der Abwässer im Leiterplattenlabor. Wasserfilter, Ionentauschersäulen, Abwasseraufbereitung, Leiterplattenfertigung.
Detail Abwasserreinigungsanlage Bungard IONEX A zur Reinigung der Abwässer im Leiterplattenlabor. Wasserfilter, Ionentauschersäulen, Abwasseraufbereitung, Leiterplattenfertigung.
Detail Abwasserreinigungsanlage Bungard IONEX A zur Reinigung der Abwässer im Leiterplattenlabor. Wasserfilter, Ionentauschersäulen, Abwasseraufbereitung, Leiterplattenfertigung.
Detail Abwasserreinigungsanlage Bungard IONEX A zur Reinigung der Abwässer im Leiterplattenlabor. Wasserfilter, Ionentauschersäulen, Abwasseraufbereitung, Leiterplattenfertigung.

Abwasserfreier Spülkreislauf:

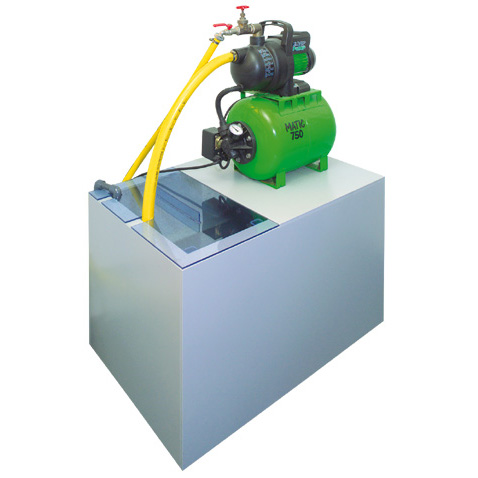

In den kreislaufgeführten Versionen Ionex KA und KB werden neben den metallischen Kationen auch anionische Halogene herausgefiltert, sodass am Ende des Prozesses demineralisiertes Spülwasser zur Verfügung steht. Dieses Spülwasser wird mit einem Druckwassertank zurück zur Ätz- oder Durchkontaktieranlage gepumpt.

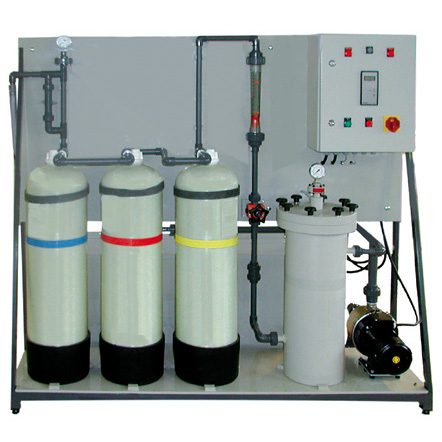

Selbstverständlich können die Maschinen der Ionex-Familie auf Ihre Bedürfnisse zugeschnitten werden. So reinigt zum Beispiel die Ionex XXL 1500 Liter Abwasser in der Stunde. Als Sondermodell filtert die Ionex AU Goldionen aus Spülwässern der Nickel-Gold-Oberflächenbeschichtung heraus. Diese können im Regenerationsprozess wiedergewonnen und dem Goldbad zugeführt werden.

Detail Abwasserreinigungsanlage Bungard IONEX A zur Reinigung der Abwässer im Leiterplattenlabor. Wasserfilter, Ionentauschersäulen, Abwasseraufbereitung, Leiterplattenfertigung.

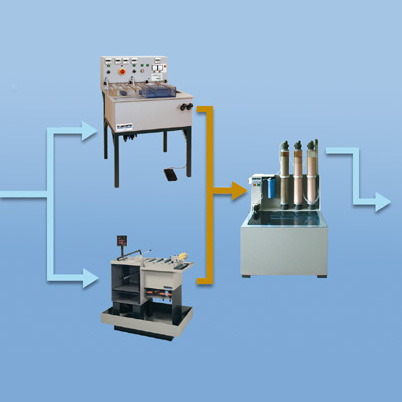

Ionex Schema A-B

Schema A-B Abwasserreinigungsanlage Bungard IONEX A zur Reinigung der Abwässer im Leiterplattenlabor. Wasserfilter, Ionentauschersäulen, Abwasseraufbereitung, Leiterplattenfertigung.

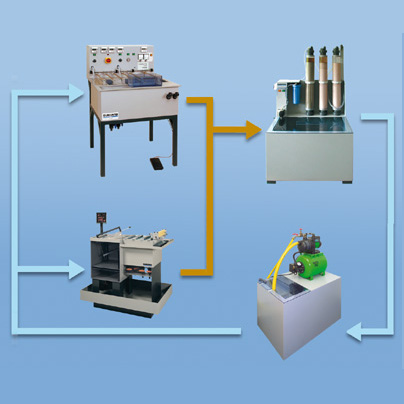

Ionex Schema KA-KB

Schema KA-KB Abwasserreinigungsanlage Bungard IONEX A zur Reinigung der Abwässer im Leiterplattenlabor. Wasserfilter, Ionentauschersäulen, Abwasseraufbereitung, Leiterplattenfertigung.

NEU

Labion 2

Ionentauscher zur Gewinnung von demineralisiertem Wasser, z. B. für die Durchkontaktierungsanlage Compacta. Komplettsystem inklusive µSiemens Messsystem mit Diodenanzeige:

Leitwert bis 0,1 µS - 1. grüne Diode

Leitwert bis 5 µS - 2. grüne Diode

Leitwert bis 20 µS - 1. rote Diode

Leitwert bis 50 µS - 2. rote Diode

Abmaße: 115 x 115 x 515 mm

Kapazität pro Stunde:

Kapazität pro Filterkerze:

Elektrischer Anschluss: 110-220V AC

Ersatzfilterkerzen bekommen Sie über uns.

Detail Abwasserreinigungsanlage Bungard IONEX A zur Reinigung der Abwässer im Leiterplattenlabor. Wasserfilter, Ionentauschersäulen, Abwasseraufbereitung, Leiterplattenfertigung.

Abwasserreinigung

Sonderausführungen auf Wunsch möglich

Technische Änderungen vorbehalten
