Titan 3500 und EXP 3040 LED

Die Bungard Titan 3500 ist eine Vertikal-Ätzmaschine für Präzisionsanwendungen. Im Gegensatz zu konventionellen Ätz- oder Entwicklermaschinen wird das Substrat während des Ätzvorgangs auf einem Spannrad gedreht. Dadurch werden Vorzugsrichtungen und Prozessstreifen sicher vermieden und Unterätzung verringert und ausgeglichen.

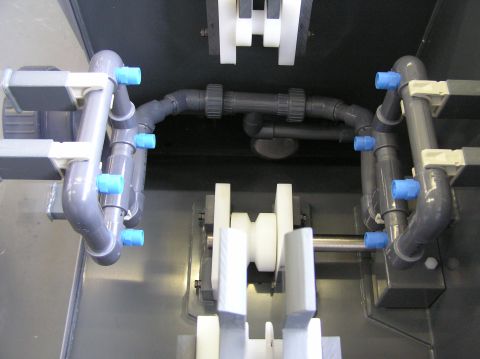

Das Substrat wird in das Spannrad eingespannt und das Spannrad von oben in die Maschine eingehängt. Die Spezialdüsen sind innen so konstruiert, dass der volle Sprühkegel mit einem Drall auf das rotierende Substrat trifft. Während des Ätzvorganges wird über einen Getriebemotor und Transportwalzen das Spannrad ständig gedreht. Das rotierende Spannrad und der Drall des Sprühkegels der Präzisionsvollkegeldüsen sichern im Zusammenwirken mit dem gleichmäßigen Flüssigkeitsablauf des Ätzmediums ein besonders präzises Ätzergebnis.

Die robuste Maschine ist überwiegend (im Ätzmittel berührenden Bereich ausschließlich) aus PVC, PE, PP und Titan gebaut.

Der Ätzvorgang kann durch die transparente PVC-Frontscheibe optisch kontrolliert werden. Über die Zeitschaltuhr wird die Ätzdauer begrenzt. Außerdem kann der Ätzvorgang durch Anheben des Deckels beendet werden (Sicherheitsschalter).

Die EXP 3040 LED ist unsere neueste Entwicklung für schnelle und hochpräzise, doppelseitige Belichtungen in der Leiterplatten-, Klischee oder Schablonenherstellung für kleine und mittlere Serien.

Zwei hierfür optimierte 50 W UV LED Leuchtmittel stellen annähernd parallelen Lichteinfall sicher.

Konstruktion
Stabiles Aluminiumprofil-Chassis mit einer Belichtungsschublade.

Operation
Die EXP 3040 LED garantiert eine perfekte Belichtung mit geringem Energiebedarf und einer extrem kurzen Belichtungszeit. Einfaches und effektives Arbeiten ermöglicht auch ein Touch Display, auf dem die wichtigsten Daten leicht eingegeben und ausgelesen werden können. Eine UV-Emissionskontrolle ist bei der LED Anlage im Gegensatz zu klassischen Quecksilberdampflampen annähernd überflüssig, da die LED eine Lebenserwartung von mehr als 10.000 Stunden bei sehr konstanter Abstrahlleistung bieten.

Eine Vakuumeinrichtung gewährleistet den Kontakt zwischen Film und Platte. Die LED Leuchtmittel werden über leistungsstarke Ventilatoren gekühlt.

Features EXP 3040 LED:

• Max. Belichtungsfeld: 300 x 580 mm (empfohlene Belichtungsfläche: 300 x 400 mm)
• Vakuum Belichtungsschublade, ausziehbar
• Speziell für Feinstleiterauflösungen entwickelt
• Bestens auch für Belichtung und Aushärtung von Lötstoppmaske geeignet.
